Suportes para Resistências

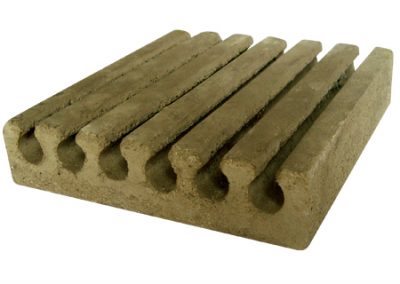

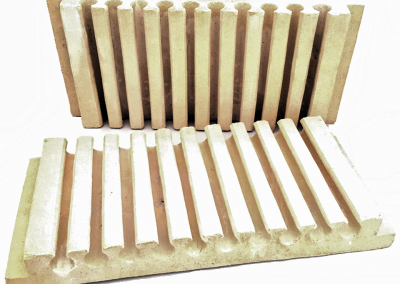

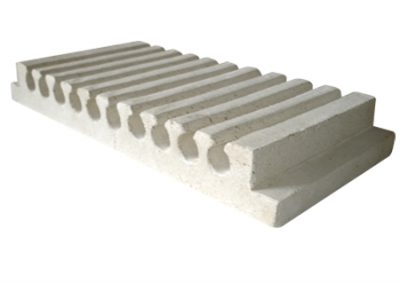

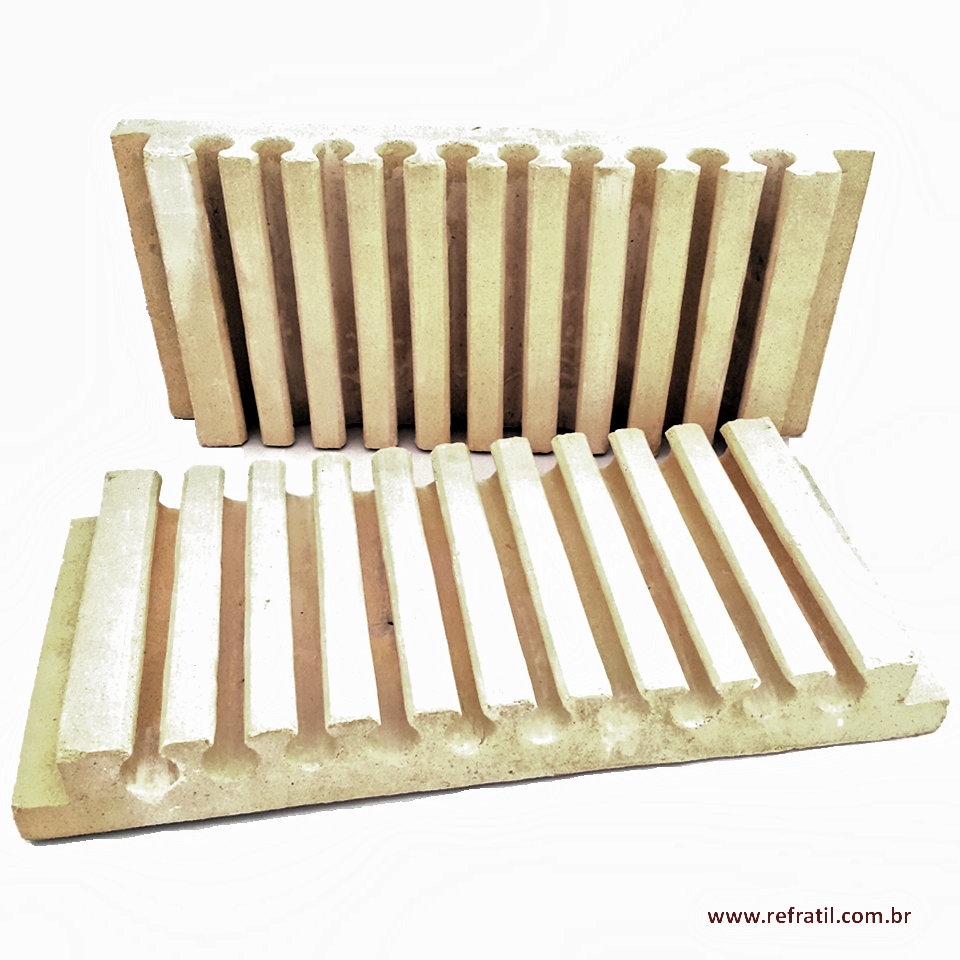

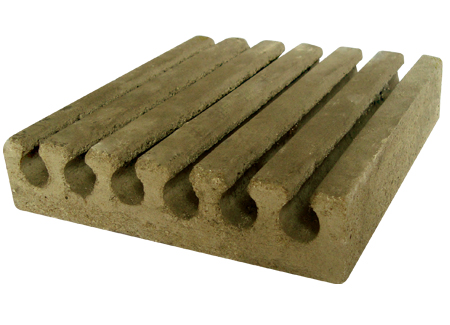

Suportes de resistência servem para alojar resistências elétricas em geral, são fabricados em refratários aluminosos, com baixo teor de Fe2O3 e substâncias fundentes, o que lhes proporcionam uma boa resistência mecânica e ao choque térmico.

Condições de Fornecimento:

  • Embalagem: individuais

Galeria de Fotos:

  Anexo 1 - Tabela de Medidas
Dimensões
Suporte Nº
C1
C
L1
L
E
Ø DO CANAL
Quantidade do Canal
SR-01
-
202
-
240
22
10
14
SR-02 (B)
-
315
-
240
22
10
14
SR-03
-
200
360
310
57
25
8
SR-04 (Z)
-
254
254
229
38
22
6
SR-05
-
200
460
400
57
25
10
SR-06
-
240
330
305
41
17
12
SR-07 (I)
-
310
-
254
50
25
6
SR-08
-
270
220
185
30
15
8
SR-09
-
250
-
310
65
28
6
SR-10
-
200
-
210
63
32
4
SR-11
-
312
197
167
15
7
14
SR-12
-
200
360
310
60
32
6
SR-13 (U)
-
305
-
205
45
20
6
SR-14
-






SR-15
-
200
-
175
28
17
6
SR-16
-
370
-
280
40
19
10
SR-17
-
458
330
274
35
13
10
SR-18
-
450
-
160
32
17
6
SR-19 (CI)
-
112
-
395
80
32
6
SR-20
340
300
-
245
40
15
11
SR-21
390
351
-
247
37
15
11
SR-22
489
419
-
232
38
15
9
SR-23
-
200
290
240
60
22
6
SR-36
-
160
-
60
90
35
1
SR-37
-
200
-
310
65
32
6
SR-38 (I)
-
253
-
202
50
25
4

Legenda

C1 = Comprimento com as abas
(B) = Canal blindado
C = Comprimento do canal
(Z) = Abas invertidas
L1 = Largura com as abas
(I) = Canal inclinado
L = Largura sem as abas
(U) = Canal perfil em "U"
E = Espessura
(CI) = Suporte circular com canal inclinado
